Voor de een is het gesneden koek, voor de ander abracadabra: Schakelaars en de kleuren van de bedrading!

Graag leggen wij de abracadabragroep uit hoe het precies zit. Welke schakelaar doet wat en welke heb je wanneer nodig? Welke kleur draad sluit je waar op aan? Het is niet zo ingewikkeld als het lijkt.

SCHAKELAARS

Het klinkt als een schot voor open doel, maar met een schakelaar doe je niets meer en minder dan iets aan- of uitschakelen. Het meest voorkomend is natuurlijk een lamp.
Waarom dan toch zoveel verschillende schakelaars?

Er zijn situaties waar je een lamp vanaf één plek kan aan- of uitschakelen, maar ook situaties vanaf twee plekken of van drie of meer plekken. Bekend is de trapverlichting beneden aanschakelen en bovenaan de trap deze lampen weer uitschakelen. Daar gebruiken we andere schakelaars voor dan de gewone aan-uit schakelaar.

We leggen de volgend schakelaars uit:

• Enkelpolige schakelaar
• Wisselschakelaar
• Kruisschakelaar
• Dubbelpolige schakelaar
• Serieschakelaar

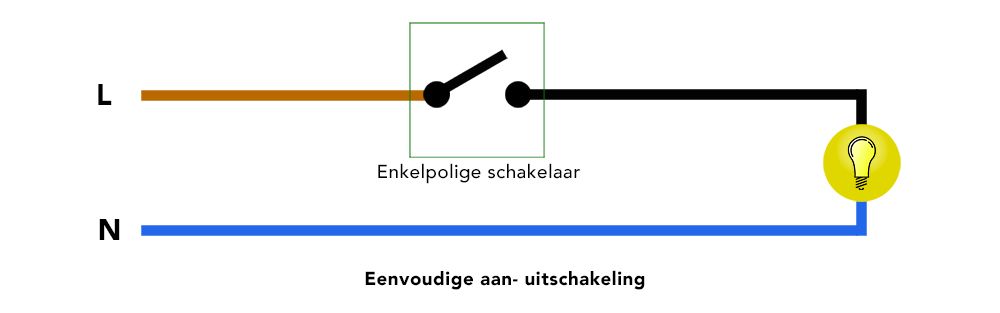

De enkelpolige schakelaar is de (gewone) schakelaar die een stroomdraad onderbreekt of verbindt. Het is de schakelaar waarmee je vanaf één plek een lamp kan bedienen.

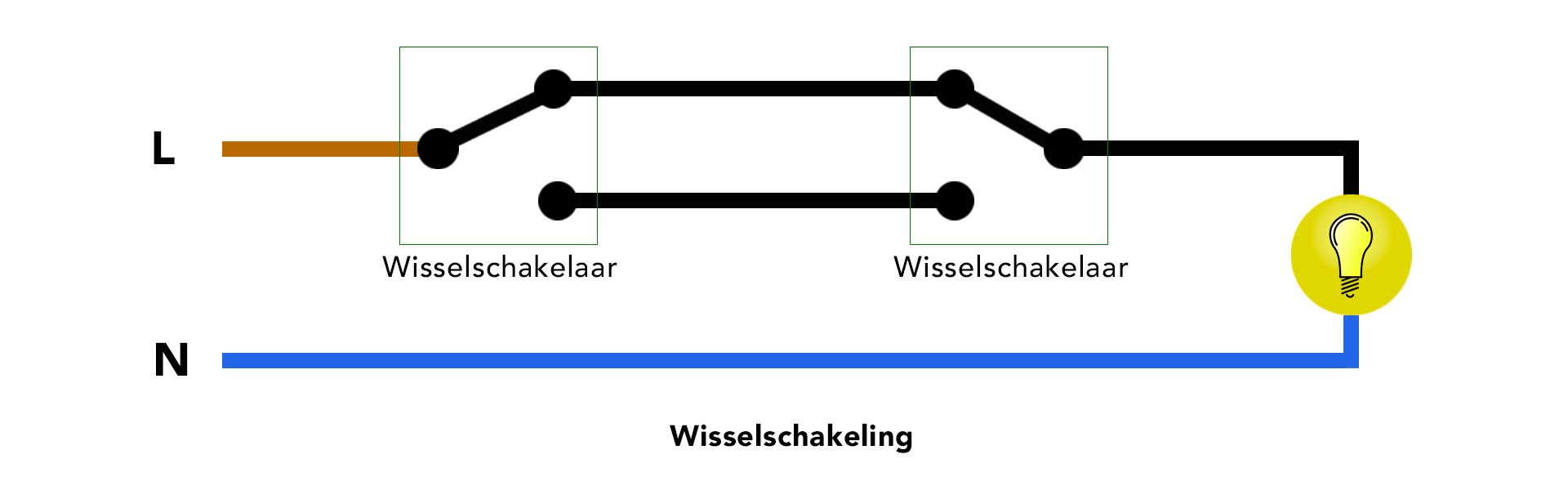

De wisselschakelaar wordt in combinatie met een andere wisselschakelaar gebruikt. Het is de schakelaar die wordt gebruikt in het beschreven voorbeeld van de trap hierboven. Beneden het licht aandoen en boven aan de trap weer uitdoen kan alleen met twee wisselschakelaars.

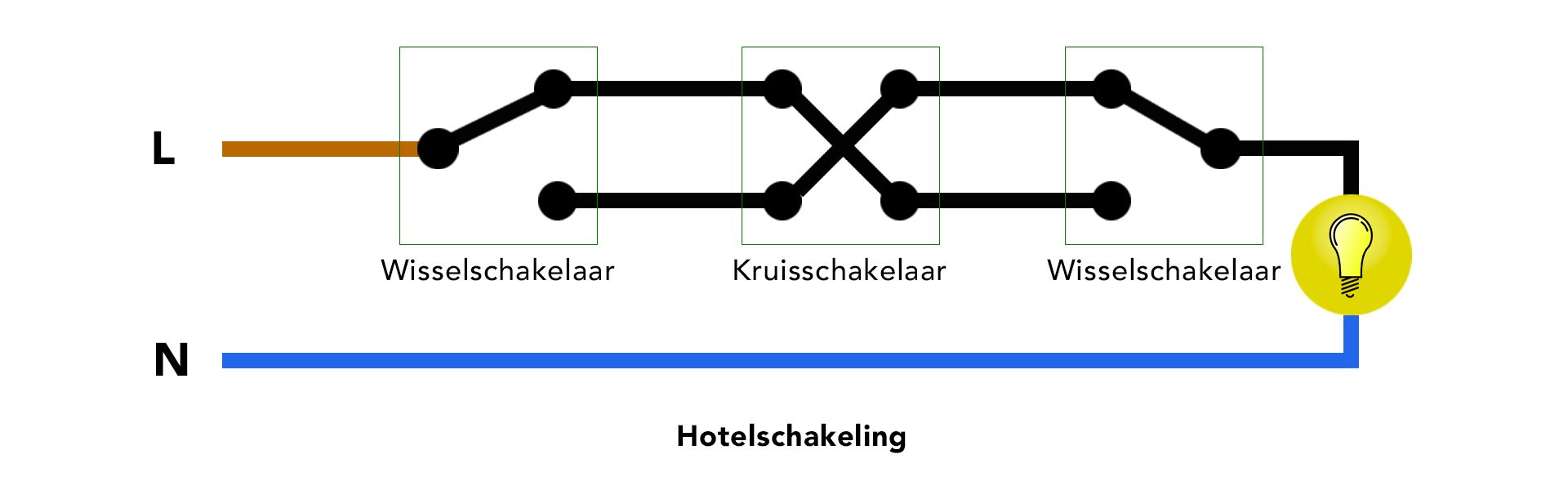

De kruisschakelaar wordt altijd gebruikt in combinatie met twee wisselschakelaars. Hij komt tussen de twee wisselschakelaars te zitten en wordt daarmee een derde mogelijkheid om het licht aan of uit te doen. De lamp kan dus op drie plaatsen worden bediend. Er kunnen meerdere kruisschakelaars worden geplaatst om meer schakelpunten te creëren.

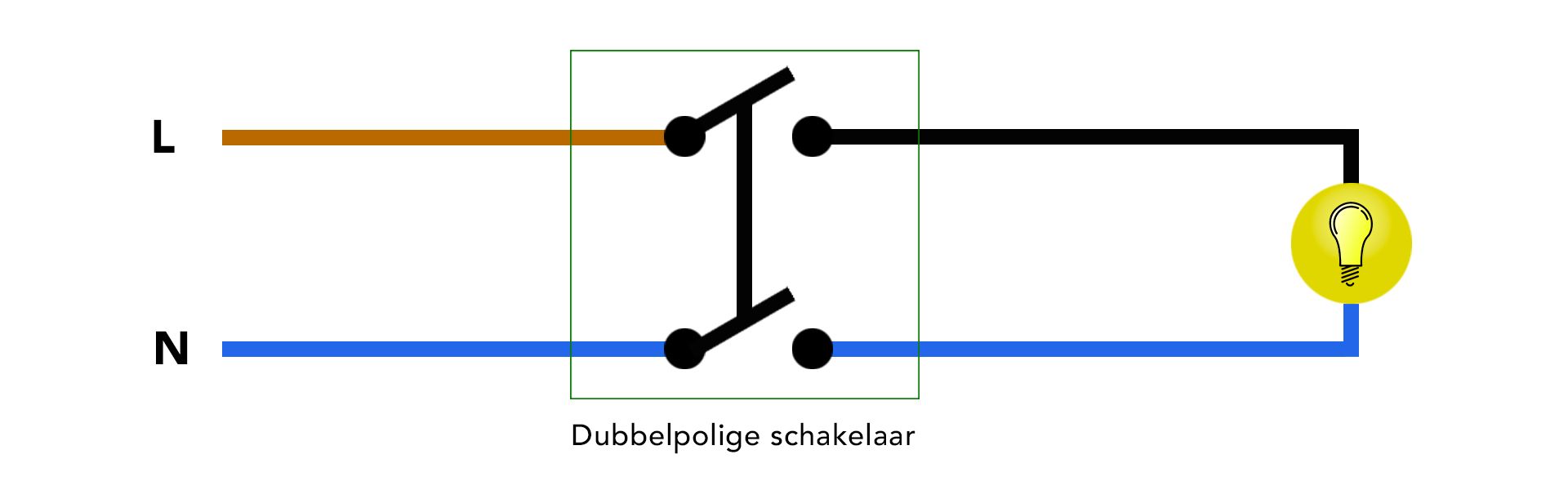

De dubbelpolige schakelaar onderbreekt beide ‘fasen’ (zeg maar de + en de -) en ontkoppeld een lamp of apparaat dus geheel van het lichtnet. In sommige situaties kan dit noodzakelijk zijn. Bijvoorbeeld een apparaat die in de buitenlucht staat.

De serieschakelaar bestaat uit twee enkelpolige schakelaars en heeft dus ook twee wippers. Handig als je twee verschillende lampen wil bedienen en maar één plek hebt voor een schakelaar. We zouden het dus ook een ‘dubbele enkelpolige schakelaar’ kunnen noemen. Zo zijn er ook ‘dubbele wisselschakelaars’ bij ons te koop. Twee wisselschakelaars in een dus.

Zoals je wellicht is opgevallen gaat er altijd:

• een bruine fasedraad naar de (eerste) schakelaar
• een zwarte draad van de (laatste) schakelaar naar de lamp(en)
• een zwarte draad (draden) tussen schakelaars onderling
• een blauwe fasedraad naar de lamp(en)

Wij hopen je met deze uitleg - die wij zo bondig mogelijk hebben gehouden - iets meer duidelijkheid te hebben verschaft en dat het geen abracadabra meer voor je is. Mocht je toch nog iets niet helemaal duidelijk hebben, e-mail ons dan gerust: info@220deal.nl
